Pilot V8 HR
最新的無治具技術，適用于最具挑戰性的探針卡
晶圓制造是一個循序漸進的過程，逐漸形成電子電路。
通過簡化，在硅晶圓的制造過程中，一些集成電路被放置在半導體晶圓上。然后將晶圓進行切割和封裝。在進行切割之前，需要對電路進行測試。這種電氣測試是在探針卡的幫助下進行的。
什么是探針卡？
探針卡總的來說是一個接口，它在被測設備（即半導體晶圓）和測試系統電子設備之間提供電氣和機械連接。
探針卡由以下元素組成
· 多層有機基板（MLO）
· PCB 板
晶圓測試系統由不同的部分組成：

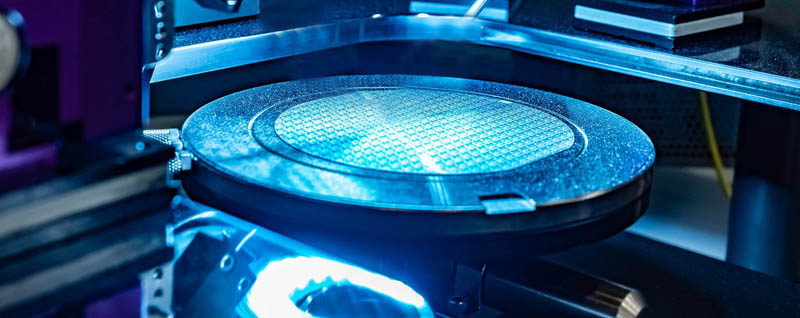

· 被測晶圓[DUT]分配在晶圓卡盤上
探針卡安裝在晶圓上，作為晶圓片焊盤和測試系統之間的連接器。
如何測試探針卡？
到目前為止，我們已經看到探針卡是晶圓測試系統的一部分，但在將其集成到晶圓測試系統之前，必須對探針卡進行測試。由于設備I/O帶寬和功率需求的增加，在電氣測試過程中必須滿足高性能功率和信號傳輸?shù)囊?。這些要求為探針卡的測試帶來了挑戰。

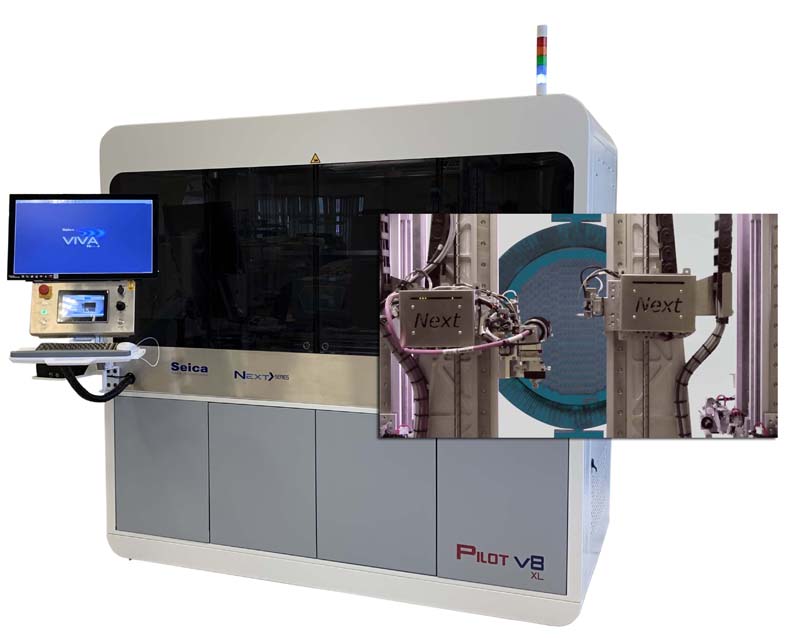

憑借多年的探針卡測試經驗，Seica設計并推出了Pilot V8XL HR Next>系列，這是當今世界上唯一一款能夠?yàn)樘结樋y試提供完整一站式解決方案的飛針測試儀。
Pilot V8 XL HR Next>系列將三種不同的工具集成在一個獨特的系統中來執行：
· ·單個MLO?和PCB的光板測試
· ·組裝后的PCB板 ICT和功能載板測試
· ·PCB+MLO?探針卡測試
ICCT（導通完整性認證測試）：作為MLO和PCB之間連接完整性的認證
Pilot V8 XL HR Next>系列的主要硬件特性：
· ·立式平臺（易于裝載，也可以裝載圓板）
· ·8個完全獨立的測試探頭
· ·正面：2個標準探針+2個HR探針
· ·背面：4個標準探針
· ·大測試面積800x650 mm
· ·完全的板塊翹曲控制激光傳感器
